دستگاه فنر سیم پیچ Cnc برای فروش

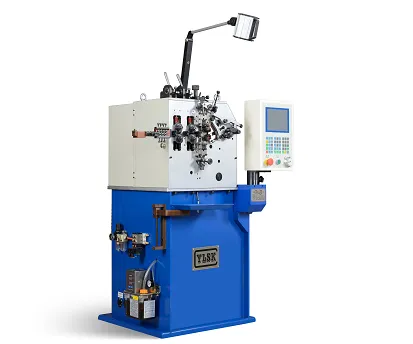

سری محصولات دستگاه فنر فشرده سازی کامپیوتری: عمدتا برای محصولات دایره ای ، قوس و بهار مستقیم ، مانند فنرهای فشرده سازی ماشینکاری دقیق ، فنرهای برج ، فنرهای مخروطی ، فنرهای مهر و موم اسکلت و فنرهای قالب و غیره ، سرعت تشکیل سریعتر ، دقت بالا و قابلیت اطمینان بالا است.

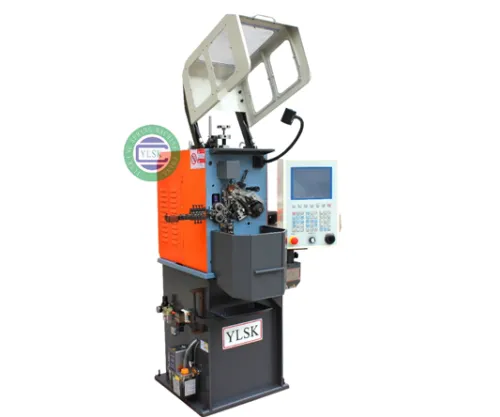

سری محصولات دستگاه فنر CNC همه جانبه: عمدتا برای محصولات تشکیل سیم دایره ها، قوس ها، خطوط مستقیم و نگهدارنده های خالی، مانند فنرهای فشرده سازی ماشینکاری دقیق، فنرهای کششی، فنرهای پیچشی، فنرهای برگ، فنرهای خاص شکل و محصولات تشکیل سیم.

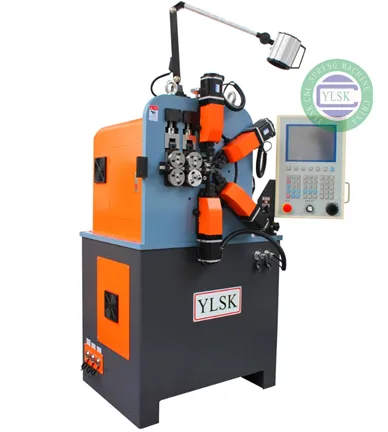

سری محصولات دستگاه فنر CNC بدون خط چرخش میل بادامک: دستگاه فنر CNC بدون خط چرخش میل بادامک در روند توسعه اکثر دستگاه های فنر CNC همه جانبه است. این طراحی غیر معمول را بدون میل بادامک و بازو بدون بازوی چرخاندن اتخاذ می کند که باعث کاهش دشواری تنظیم می شود، زمان تنظیم دستگاه و تجهیزات را کاهش می دهد و اثر مورد انتظار کار را بهبود می بخشد، اما قیمت و هزینه بالاتر باعث دلسردی مشتریان می شود.

انواع مختلفی از فنرها وجود دارد، مانند فنرهای فشاری، فنرهای کششی، فنرهای پیچشی و غیره. در اینجا ما فقط اصل کار پرکاربردترین دستگاه سیم پیچ فنری را معرفی می کنیم.
از یک جفت یا چند جفت غلطک برای فشار دادن و چرخاندن سیم فولادی استفاده می شود، سیم فولادی را فشار دهید تا به سمت راست حرکت کند و برای تشکیل سیم فولادی به عمل محدود کننده و هدایت کننده میله های قطر حلقه بالا و پایین تکیه کنید. میله های قطر سیم پیچ بالا و پایین را می توان در ناودان های مربوطه خود جابجا کرد و با کنترل موقعیت میله های قطر سیم پیچ بالا و پایین، اندازه قطر سیم پیچ فنری را می توان کنترل کرد. میله گام حرکتی عمود بر سطح کاغذ است و عملکرد آن این است که سیم فولادی سیم پیچ دار زاویه بالابر نخ را تشکیل دهد. با کنترل موقعیت میله گام می توان اندازه گام فنر را کنترل کرد. پس از اتمام سیم پیچ، سیم با کاتر بریده می شود. آستین هسته به عنوان تکیه گاه زمانی که برش سیم فولادی را برش می دهد استفاده می شود. از طریق حرکت ترکیبی غلتک تغذیه سیم، میله های قطر حلقه بالا و پایین، میله گام و برش، فنرهای فشرده سازی دایره ای با اشکال مختلف مانند قطر حلقه متغیر و گام متغیر را می توان زخم کرد. برای دستگاه سیم پیچ فنر مکانیکی ، از آنجا که فقط یک قدرت وجود دارد ، هر اهرم عمل به طور کامل توسط چرخ دنده ها ، بادامک ها ، کلاچ ها و مکانیسم های دیگر به هم متصل می شود ، ساختار پیچیده است و تنظیم زمان بر است. هر بار که یک نوع جایگزین می شود ، شکل بادامک اغلب نیاز به اصلاح دارد ، که به سطح فنی بالایی از اپراتور نیاز دارد. به طور خاص، محدوده تنظیم طول تغذیه سیم به اندازه یک چرخ دنده بخش بستگی دارد که کشش فنر را محدود می کند. هنگامی که چرخ دنده بخش به عقب برمی گردد، لازم است از کلاچ برای جدا کردن غلتک تغذیه سیم استفاده شود که نه تنها سر و صدا را افزایش می دهد، بلکه دقت تغذیه سیم را نیز کاهش می دهد.

 به منظور مناسب بودن برای کنترل کامپیوتر، ما ساختار مکانیکی دستگاه سیم پیچ را به طور کامل اصلاح کرده ایم. اول از همه، هر مکانیزم متحرک مستقل است و هر کدام توسط یک موتور سروو کنترل می شوند. به عنوان مثال، مکانیزم تغذیه سیم فقط یک انتقال دنده ساده است و طول تغذیه سیم می تواند نامحدود باشد. ; میله های قطر حلقه بالا و پایین و میله های گام مستقیما توسط موتور متصل به پیچ توپ هدایت می شوند. مکانیزم برش تنها یک درایو بادامک ساده است ، علاوه بر روش برش کلی ، می تواند با برش های بالا و پایین برای برش پیچ و تاب مطابقت داشته باشد ، به منظور حل برش فنر با قطر سیم بزرگ و نسبت سیم پیچ کوچک.

از یک یا چند جفت غلطک برای فشار دادن و چرخاندن سیم فولادی برای فشار دادن سیم فولادی به جلو استفاده می شود و برای تشکیل سیم فولادی به عمل محدود کننده و هدایت کننده میله های قطر حلقه بالا و پایین تکیه می کند. سیم فولادی به طور مداوم در ناودان های مربوطه میله های قطر سیم پیچ بالا و پایین به جلو حرکت می کند و اندازه قطر سیم پیچ فنر را می توان با کنترل موقعیت میله های قطر سیم پیچ بالا و پایین کنترل کرد. میله گام حرکتی عمود بر سطح کاغذ است و عملکرد آن این است که سیم فولادی سیم پیچ دار زاویه بالابر نخ را تشکیل دهد. با کنترل و تنظیم موقعیت میله گام می توان اندازه گام فنر را کنترل کرد. پس از اتمام سیم پیچ، سیم با برش بریده می شود.
